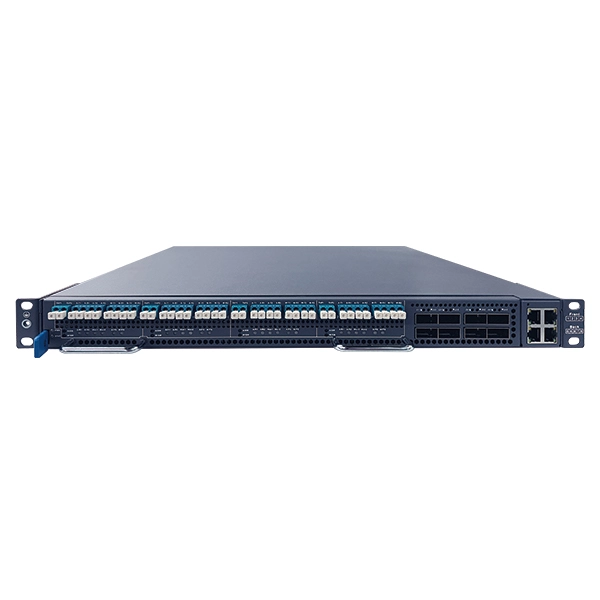

Dispositif de protection de dérivation 100G

Dispositif de protection de dérivation 100G

  • 600x600

Guangzhou Sintai Communication Co., Ltd. a lancé le dispositif de protection de dérivation 100G est utilisé pour la protection de ligne de réseau, l'appareil est connecté en série dans la liaison Ethernet du port optique, avec la fonction de dérivation active et passive, dans la défaillance du système en ligne ou la maintenance pour garder l'intégrité de la connexion réseau, Prend en charge la commutation intelligente de tous les types de périphériques de passerelle (par exemple, pare-feu, IDP, UTM, systèmes de prévention des intrusions, passerelles de spam, dispositifs d'audit réseau dédiés, etc.).



Dispositif de protection de dérivation 100G PDF Télécharger Contactez-nous

Produits
Blog

100G Bypass Protection Device Caractéristiques du produit


  • Conception modulaire enfichable, tous les composants supportent l'échange à chaud

  • Un seul appareil prend en charge 4 paires de capacité de dérivation d'accès à liaison 100G

  • Interface TAP avec fonction séparateur pour fournir une mise en miroir des données de liaison

  • Avec la fonction de protection d'amplification de puissance optique, fournir l'amplification de puissance optique de liaison d'origine en même temps peut être amplifiée lien Bypass protection

  • Prend en charge trois modes de commutation/protection:

  • Passage dur K0, transmission et mise en miroir souple K1, transmission souple et connexion série K2.

  • Temps de commutation dur <5ms, la commutation douce ne prend pas en charge la perte de paquets sur les liaisons externes

  • L'état de transfert souple prend en charge la capacité de traitement à grande vitesse sans blocage

  • Prend en charge les commutateurs physiques du panneau pour basculer l'état de la liaison

  • Prend en charge le mode de maintien des liens, qui maintient l'état défini indépendamment des changements dans l'état du lien

  • Prend en charge la fonction de surveillance du rythme cardiaque du module de service

  • Prend en charge la surveillance de la puissance optique des ports, les statistiques des paquets

  • Avec la fonction de correspondance des règles ACL, prise en charge de la transmission du trafic gagnant ou du passage

  • Conception de sauvegarde redondante à double alimentation, les modules d'alimentation peuvent être remplaçables à chaud, prise en charge des options d'alimentation AC 90 ~ 260V, DC -36 ~ -72V

  • Conception de sauvegarde redondante à double ventilateur avec modules de ventilateur remplaçables à chaud

  • Avec CLI, SNMP et d'autres fonctions de gestion, prend en charge la gestion des interfaces API ouvertes.



Spécifications du produit du dispositif de protection de dérivation 100G


Nom de l'indicateur

Paramètres

Nombre d'accès à la liaison G 100

4 paires

100G Link optique module standard

100GBASE-LR4

Interface de liaison

Mode standard WAN interface

8 paires d'interfaces LC (toutes les 2 paires accèdent à 1 liaison bidirectionnelle externe)

Interface WAN en mode de faible luminosité

8 paires d'interfaces LC (toutes les 2 paires accèdent à 1 liaison bidirectionnelle externe)

Interface TAP

4 paires d'interfaces LC (chaque paire émet 1 lien bidirectionnel externe reflétant le signal optique)

Interface LAN

8 interfaces optiques QSFP28 100G (1 paire de liaisons bidirectionnelles locales en série de 2)

Lien mode de protection

Mode K0

Mode passage dur, dans lequel le lien physique vers l'interface WAN passe par un dispositif de commutation physique;

Mode K1

Le mode de transfert et de mise en miroir souple, c'est-à-dire via la puce de contrôle vers l'interface WAN entre le paquet, correspond à la transmission pour obtenir une transmission directe

Mode K2

Le mode de transfert souple et de concaténation, c'est-à-dire que les paquets sont concaténés et acheminés entre les interfaces WAN et LAN via la puce de contrôle

Puissance optique d'entrée

Mode standard WAN interface

4.5 ~ 10dBm

Interface WAN en mode de faible luminosité

-6 ~ 10dBm

Interface LAN

-6 ~ 10dBm

Lien externe perte d'insertion

Mode K0

<4,5 dB

Mode K1

<10.3dB (entrée)

<2dB (sortie)

Mode K2

<10.3dB (entrée)

<2dB (sortie)

Interface TAP

<10.3dB

Temps de coupure

Mode K0 <-> Mode K1/K2

<5ms

Mode K1 <-> Mode K2

Aucune perte de paquet sur les liens externes

Gestion interVisage

  • 2x10/100/1000M adaptatif RJ45 ports réseau

  • 1 RJ45 type CONSOLE port

  • Tableau de commande principal échangeable à chaud

Style de gestion

  • Ligne de commande CLI

  • SNMP

  • Interface API ouverte

Méthode d'alimentation

  • AC: 90 ~ 260 V, DC: -36 ~ -72 V, haute tension DC facultatif

  • Alimentation standard CPRS 1 + 1 sauvegarde chaude

Méthode de dissipation thermique

  • Flux d'air avant, flux d'air arrière

  • 1 + 1 ventilateur de secours, échangeable à chaud

Plage de température de fonctionnement

0 ℃ ~ 50 ℃

Plage d'humidité de fonctionnement

5% ~ 85% sans condensation

Température de stockage

-40 ℃ ~ 85 ℃

Taille de l'équipement

1U: 44mm (H) x 444mm (W) x 490mm (D)

Installation

Armoire de 19 pouces avec 800mm de profondeur ou plus

Poids

12kg

Consommation de puissance

<300W
