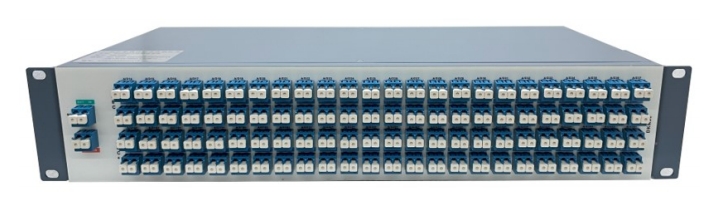

MuxDemux intégré 96CH

MuxDemux intégré 96CH

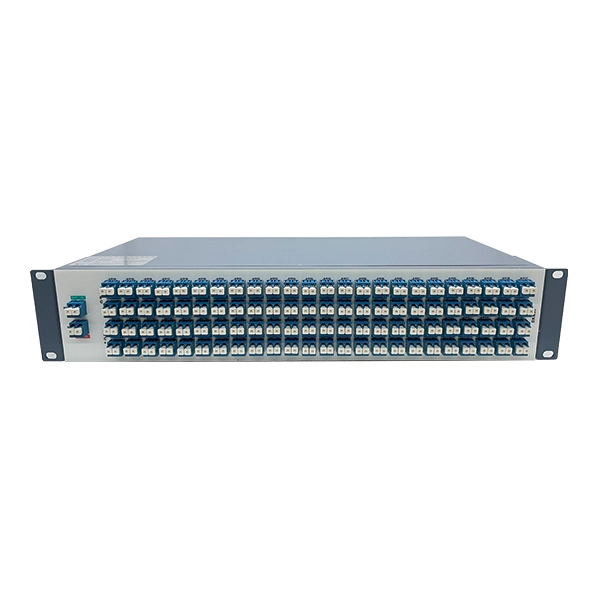

  • 55

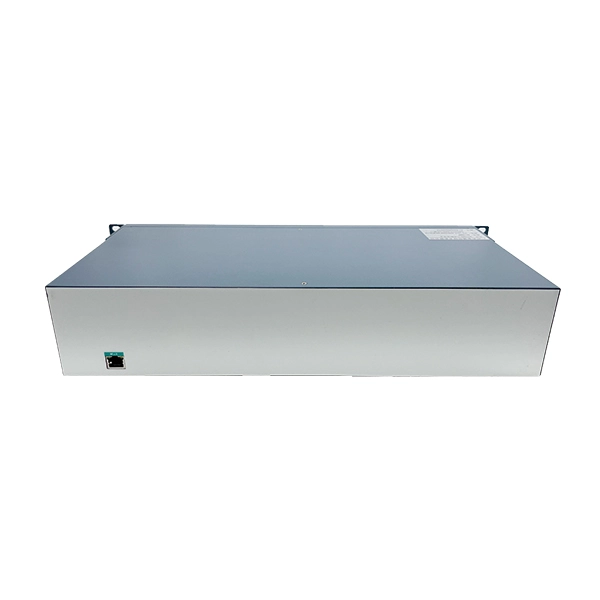

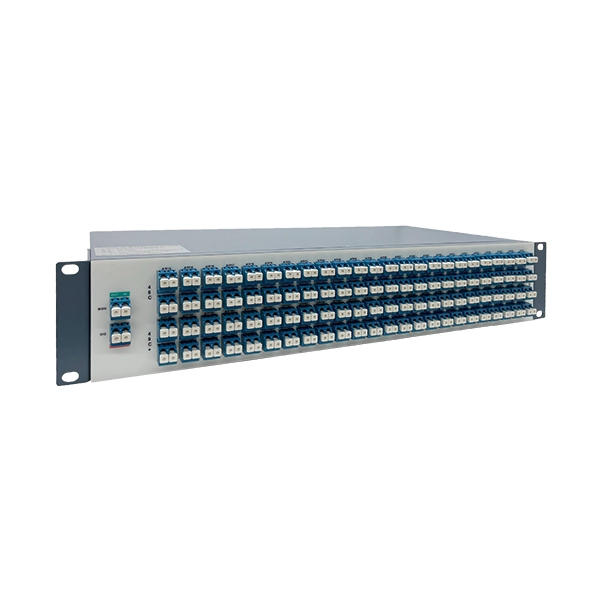

  • 111

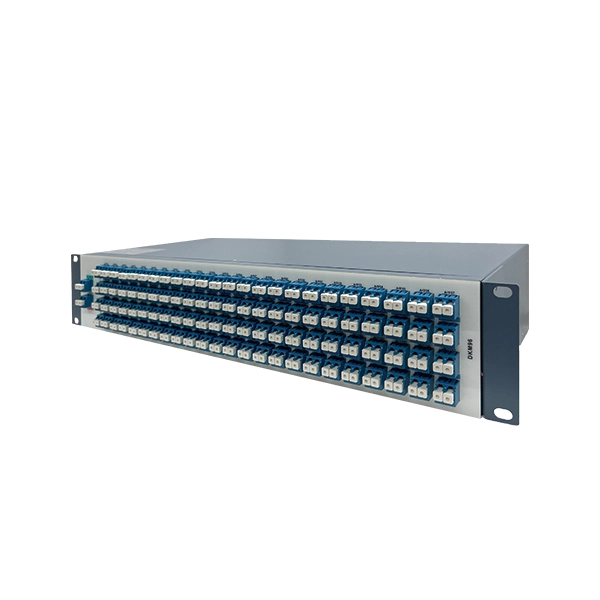

  • 600
  • 111
  • 55
  • 111
  • 600
  • 111

Le rack MuxDemux passif à 96 canaux (MUX96) lancé par Sintai Communication est principalement utilisé dans le système de division de longueur d'onde DWDM pour compléter la fonction de multiplexage ou de démultiplexage de 96 longueurs d'onde optiques dans la gamme de bande C. Il peut multiplexer différentes longueurs d'onde optiques à une fibre optique ou séparer plusieurs canaux optiques multiplexés dans la même fibre optique par longueur d'onde. Basé sur la technologie de réseau de guide d'ondes sur le substrat de silicium, il adopte une conception d'emballage unique sans chaleur, qui peut obtenir un couplage de canal précis, une faible perte d'insertion, une isolation de canal élevée et une grande stabilité. Il convient au système DWDM à haute capacité de 96 vagues.


MuxDemux intégré 96CH PDF Télécharger Contactez-nous

Produits
Blog

Vue du produit


Fonction Structure


Cas d'application

  • Convient pour le multiplexage et le démultiplexage de 96 canaux de signaux optiques DWDM en bande C


Spécification du produit

Rack MuxDemux passif 96CH (MUX96)

Fonction

Prend en charge le multiplexage et le démultiplexage de 96 signaux optiques DWDM en bande C

Taille (HxWxD)

2U: 88mm (hauteur) × 442mm (largeur) × 220mm (profondeur)

Type spectral

Type à dessus plat

Fréquence de la bande passante de l'UIT

± 6.25GHz

Espacement des canaux

0.4nm (50GHz)

Numéro de canal

96

Précision de longueur d'onde

≤ 0.04nm

Perte d'insertion du canal

≤ 6.5 dB

Uniformité de perte d'insertion

≤ 1.5dB

1dB bande passante

≥ 0.18nm

Bande passante 3dB

≥ 0.28nm

Bande passante 20dB

≤ 0.7nm

Isolation des canaux adjacents

≥ 25dB

Isolation des canaux non adjacents

≥ 25dB

Quadouche totale

≥ 20dB

Perte de retour

≥ 40dB

Perte dépendante de la polarisation

≤ 0.5dB

Dispersion du mode de polarisation

≤ 1.0ps

Dispersion

± 35ps

Température de travail

-5 ~ + 65 °C

Température de stockage

-40 ~ + 85 °C

Rapport de fractionnement du port MON

21dB (rapport de division 1%)

Gestion

Fournir une interface de gestion RJ-45 pour se connecter à la carte d'interface arrière de OTNS8600-DCI8 équipement, lire le SN/modèle/PN et d'autres informations de l'équipement via le système de gestion de réseau, et signaler le statut on / off en même temps, avec une capacité de gestion des ressources stupide
