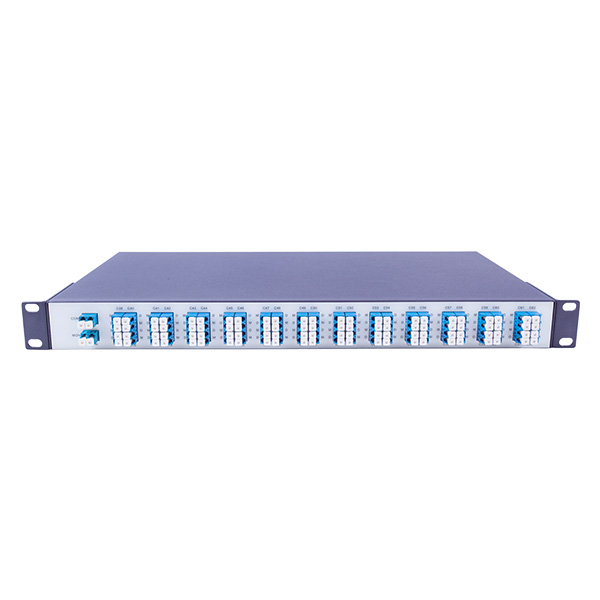

Support de support 1U 96CH AWG

Support de support 1U 96CH AWG

  • 1U Rack Mount 96CH AWG

Le produit AWG thermique à montage en rack 1U à 96 canaux de Sintai peut être installé dans une armoire standard de 19 pouces. Il peut soutenir jusqu'à 1*96 canal thermique AWG module.


Deux appareils peuvent réaliser la transmission à double fibre du service de 96 canaux indépendants, ce qui peut maximiser le taux d'utilisation du noyau de fibre. Lors de la configuration avec notre équipement OTU/OLP/EDFA/DCF, il peut considérablement prolonger la distance de transmission et augmenter la capacité de charge, et l'équipement fournit également le port de surveillance optique Monitor pour la surveillance en temps réel de la qualité des canaux.

Support de support 1U 96CH AWG PDF Télécharger Contactez-nous

Produits
Blog

1U Rack Mount 96CH AWG Caractéristique

  • Faible perte d'insertion

  • Isolation de canal élevé

  • Haute stabilité et fiabilité

  • Perte dépendante de la faible polarisation

  • Canaux de soutien 96 DWDM


1U Rack Support 96CH AWG Spécification

Paramètre

Unité

Caractéristique



Gauss

Haut plat

UIT

GHz

± 6.25

Espacement des canaux

Nm

0.4nm(50GHz)

Numéro de canal


80, 96 ou client spécifié

Précision de longueur d'onde

Nm

≤ 0.05

Perte d'insertion de canal

DB

≤ 7.0

≤ 8.0

-1dB Bande passante

Nm

≤ 0.24

≤ 0.34

-Bande passante 3dB

Nm

≤ 0.3

≤ 0.51

Isolement du canal adjacent

DB

≥ 18

Isolement du canal non adjacent

DB

≥ 25

Isolement total

DB

≥ 15

≥ 16

Ondulation des canaux

DB

≤ 1.5

Perte de retour

DB

≥ 45

Directivité

DB

≥ 50

PDL

DB

≤ 0.5

PMD

Ps

≤ 0.5

Manipulation de puissance

MW

≤ 300

Température de fonctionnement

°C

-10 ~ 70

Température de stockage

°C

-40 ~ 85

Type de fibre

-

Corning SMF-28e Ultra

Taille du paquet

Mm

Norme 1U 19 ", 44(H)x442(W)x220(D)
