Système WDM semi-actif Fronthaul 5G

Système WDM semi-actif Fronthaul 5G

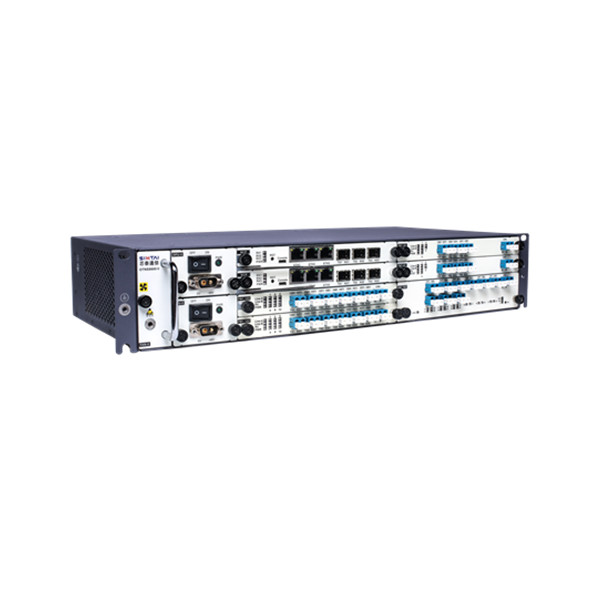

  • 5g fronthaul semi active wdm sytem 1

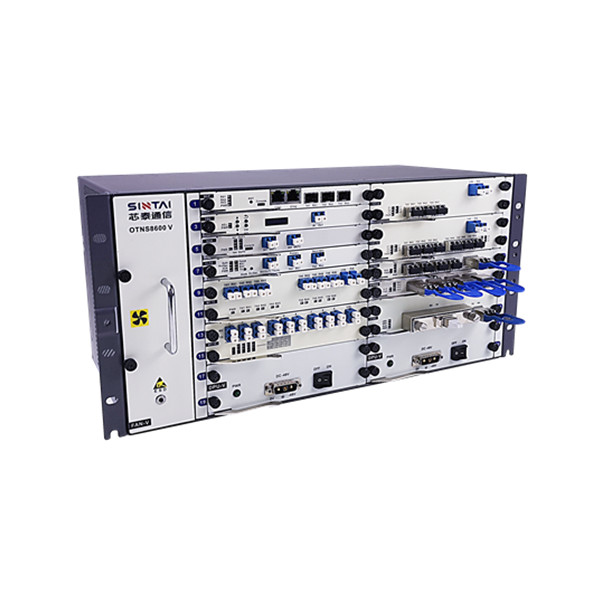

  • 5g fronthaul semi active wdm sytem 2

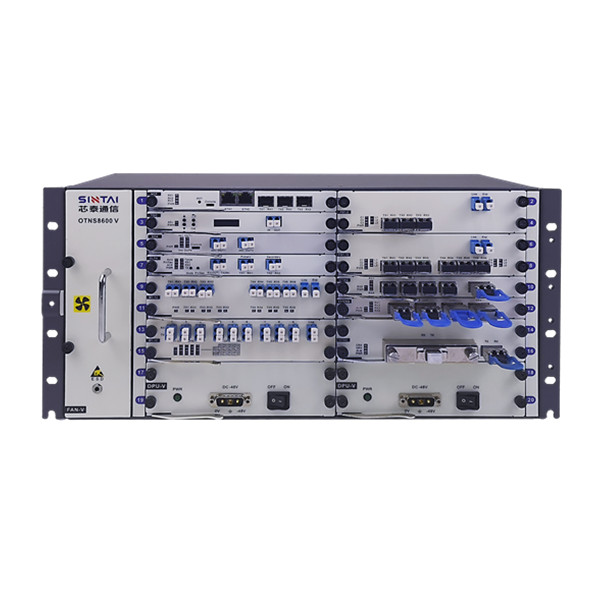

  • 5g fronthaul semi active wdm sytem 3

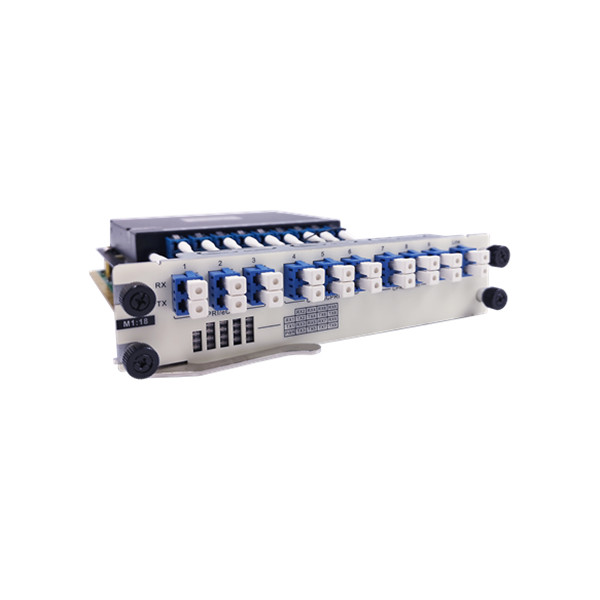

  • 5g fronthaul semi active wdm sytem 4
  • 5g fronthaul semi active wdm sytem 1
  • 5g fronthaul semi active wdm sytem 2
  • 5g fronthaul semi active wdm sytem 3
  • 5g fronthaul semi active wdm sytem 4

Le système WDM semi-actif de transmission fronthaul 5G lancé par Guangzhou Sintai Communication Co., ltd. est principalement utilisé pour résoudre le problème du manque de ressources de câble optique pour la transmission à distance par fibre optique entre DU-AAU dans l'architecture C-RAN.


Les caractéristiques du schémaWDM actifCôté DU et passif WDM côté AAU. Grâce à l'intervention d'équipements actifs, les fonctions de gestion et de protection du réseau de transport de transmission frontale sont réalisées.


Dans le même temps, les caractéristiques simples et peu coûteuses du passif à distance sont prises en compte. La fiabilité du réseau est améliorée et la gérabilité et la maintenabilité du réseau de transmission fronthaul sont également améliorées.

Système WDM semi-actif Fronthaul 5G PDF Télécharger Contactez-nous

Produits
Blog

Caractéristique du système WDM semi-actif Fronthaul 5G

  • Prend en charge CPRI 1 ~ 10 et eCPRI (10G/25G), compatible avec STM-1/4/16/64, GE/10GE/25GE, et un autre palier unifié multiservice, transmission transparente, et maximiser la valeur du réseau de transmission frontale.

  • La configuration modulaire, 1:6/12/18 en option, peut réaliser une convergence multi-niveaux multidirectionnelle et une économie de fibre optique à grande échelle.

  • La 5G WDM peut fournir une variété de modules optiques de couleur, prendre en charge les ondes CWDM 18 et MWDM 12, et répondre aux exigences de divers budgets d'alimentation de ligne.

  • Soutenir la protection de 1:1 de couche optique avec un temps de commutation de protection inférieur à 50ms, améliorant la fiabilité du réseau.

  • Prend en charge la gestion du réseau d'interface graphique, reconstruit le domaine de gestion sans fil et de transmission et réalise une surveillance complète du module optique et de l'état de la ligne.

  • Le bureau central termine l'équipement WDM actif prend en charge les options d'alimentation AC 220 V et DC-48 V et la protection d'entrée 1 1. La panne de courant de l'équipement n'affectera pas la transmission de service.

  • Le WDM passif à distance a une capacité de déploiement extérieur et un emplacement de déploiement flexible.


Spécification du système WDM semi-actif Fronthaul 5G

Article de Mux-Demux

CWDM

MWDM

Numéro de canal

6

12

18

6

12

Longueur d'onde centrale (nm)

1271 ~ 1371

1271 ~ 1491,

1271 ~ 1371

& 1471 ~ 1571

1271 ~ 1611

1267.5 ~ 1314.5

1267.5 ~ 1374.5

Perte d'insertion de canal de paire (dB)

(Sans protection)A

≤ 3.0

≤ 4.0

≤ 4.4

≤ 3.0

≤ 4.0

Écart de longueur d'onde centrale (nm)

± 1.5

± 1.0

Bande passante du canal 1dB (nm)

≥ 13

≥ 5

La planéité de la bande passante (dB)

≤ 0.5

Isolement des canaux adjacents (dB)

≥ 30

Isolement des canaux non adjacents (dB)

≥ 40

Stabilité thermique de longueur d'onde (nm)

≤ 0.005

Perte d'insertion stabilité thermique (dB)

≤ 0.007

Perte dépendante de la polarisation (dB)

≤ 0.15

Perte de retour (dB)

≥ 40

Temps de commutation de protection

<50ms

Température de travail (°C)

0 ~ 70

Température de stockage (°C)

-40 ~ 85
