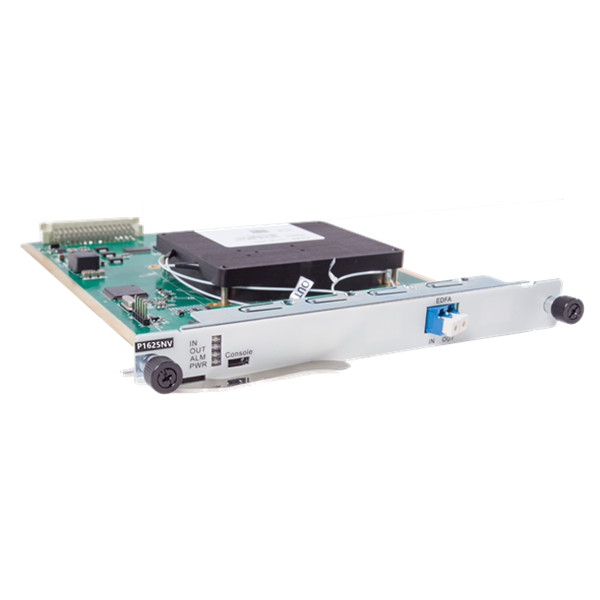

Carte DWDM EDFA avec VOA

Carte DWDM EDFA avec VOA

  • DWDM EDFA Card with VOA
  • DWDM EDFA Card with VOA
  • DWDM EDFA Card with VOA
  • DWDM EDFA Card with VOA

EDFA est une carte d'amplification de fibre dopée à l'erbium lancée par Sintai Communication Co., Ltd.


Sa fonction principale est de compenser la puissance du signal lumineux dans la liaison de transmission, et il peut amplifier les signaux optiques jusqu'à 48 canaux (intervalle de canal de 100 GHZ) ou 96 canaux (intervalle de canal de 50 GHz) sur la bande C en même temps.


Il a des caractères de gain plat, de gain verrouillé, de chiffre à faible bruit, etc. et c'est un composant important indispensable pour les systèmes DWDM, les futurs systèmes à grande vitesse, une transmission longue distance réseau entièrement optique.

Carte DWDM EDFA avec VOA PDF Télécharger Contactez-nous

Produits
Blog

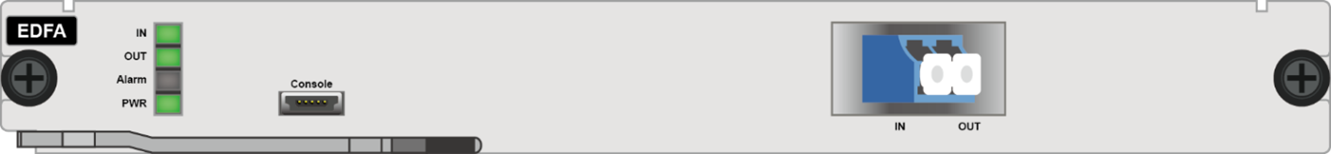

Carte DWDM EDFA avec diagramme VOA

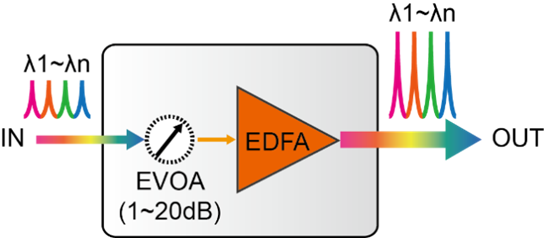

Carte DWDM EDFA avec structure fonctionnelle VOA


Carte DWDM EDFA avec spécification VOA

Paramètre

Description

Remarque

Gamme de longueur d'onde de fonctionnement

Conventionnel: 1529nm ~ 1561nm pour les systèmes DWDM à 40 ondes (100GHz) ou 80 ondes (50GHz)

Extended: 1528nm ~ 1568nm pour système DWDM à 48 ondes (100GHz) ou 96 ondes (50GHz)


Type d'EDFA

20G17

20G25

20G30

Le paramètre peut être personnalisé

Puissance optique d'entrée minimale

-26dBm

-34dBm

-39dBm

Puissance optique de sortie saturée

20dBm

20dBm

20dBm

Gain coté

17dB (± 3 réglable)

25dB (± 3 réglable)

30dB (± 3 réglable)

Gain de planéité

≤ 1.5dB


Coefficient de bruit

≤ 5.5 dB


Double amplification

Prend en charge le double pompage intégré pour l'amplification du signal secondaire

Configuration facultative

Expertise

Serrure de gain de soutien, gain réglable, technologie de contrôle transitoire, arrêt automatique de puissance optique de sortie


Caractéristiques VOA

VOA intégré, plage dynamique d'atténuation réglable de gestion de réseau 0 ~ 20dB

Configuration facultative

Gestion du réseau

Prend en charge la surveillance en temps réel de l'état de fonctionnement d'EDFA, y compris: la puissance optique, le pompage, la température, etc.


Nombre de créneaux occupés

Prend en charge tous les châssis de la série OTNS8600, occupe 1 emplacement


Interface optique

LC/UPC


Consommation de puissance maximale

15W
