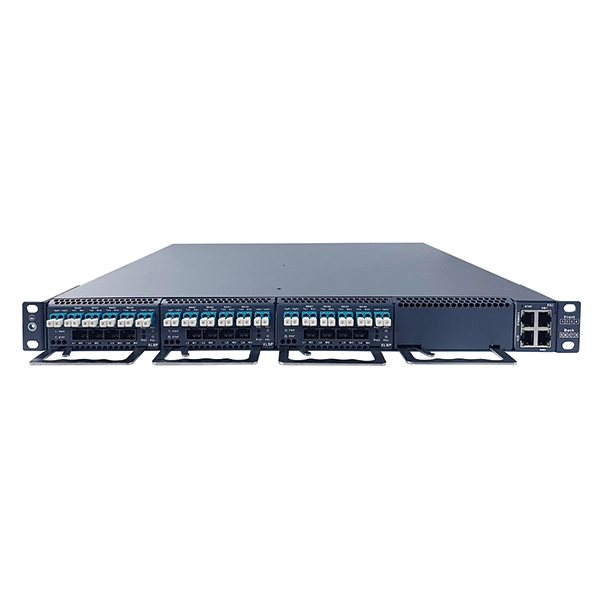

Name: Dispositif de protection de dérivation 10G
Brand: Sintai Communication Co.,LTD.
Availability: InStock

Caractéristiques du produit du dispositif de protection de contournement 10G

Conception modulaire enfichable, fournit 4 emplacements de service, tous les composants prennent en charge l'échange à chaud, le déploiement à la demande et l'expansion de la capacité

La carte à fente unique prend en charge 2 paires de contournement d'accès à liaison 10G, un seul appareil prend en charge un maximum de 8 paires de capacité de dérivation d'accès à liaison 10G

Adaptation du taux de liaison 10GE, GE

Interface AP avec fonction séparateur pour fournir une mise en miroir des données de liaison

Carte amplificateur de puissance optique extensible pour fournir une amplification de puissance optique de la liaison d'origine tout en fournissant une protection de dérivation pour la liaison amplifiée

Prend en charge trois modes de commutation/protection: passe-travers dur K0, transfert et mise en miroir souple K1, et transmission souple K2 et connexion série

Temps de commutation dur <5ms, la commutation douce ne prend pas en charge la perte de paquets sur les liaisons externes

L'état de transfert de loft prend en charge la capacité de traitement à grande vitesse sans blocage

Prend en charge le mode de maintien des liens, qui maintient l'état défini indépendamment des changements dans l'état du lien

Prend en charge les commutateurs physiques du panneau pour basculer l'état de la liaison

Prend en charge la fonction de surveillance du rythme cardiaque du module de service

Prend en charge la surveillance de la puissance optique des ports, les statistiques des paquets

Avec la fonction de correspondance des règles ACL, prise en charge de la transmission du trafic gagnant ou du passage

Conception de sauvegarde redondante à double alimentation, les modules d'alimentation peuvent être remplaçables à chaud, prise en charge des options d'alimentation AC 90 ~ 260V, DC -36 ~ -72V

Conception de sauvegarde redondante à double ventilateur avec modules de ventilateur remplaçables à chaud

Avec CLI, SNMP et d'autres fonctions de gestion, prend en charge la gestion des interfaces API ouvertes.

Spécifications du produit du dispositif de protection de dérivation 10G

Nom de l'indicateur

Paramètres

Emplacement de service

4 fentes, prend en charge les cartes de protection Bypass 10G et les cartes amplificateurs Bypass 10G

Conseil de protection de contournement 10G

Nombre d'accès aux liens

La carte unique prend en charge l'accès à 2 liens bidirectionnels externes Bypass Protection

Interface WAN

4 paires d'interfaces LC (toutes les 2 paires accèdent à 1 liaison bidirectionnelle externe)

Interface TAP

2 paires d'interfaces LC (chaque paire sortie 1 liaison bidirectionnelle externe reflétant le signal optique)

Interface LAN

4 interfaces optiques SFP (1 paire de liaisons bidirectionnelles locales par 2 chaînes)

Lien mode de protection

K0: mode de passage dur, c'est-à-dire passage de liaison physique de l'interface WAN via un dispositif de commutation physique;

K1: Le mode de transfert et de mise en miroir souple, c'est-à-dire que via la puce de contrôle sera l'interface WAN entre les paquets correspondant à la transmission pour obtenir une connexion directe

K2: Le mode de transfert souple et de concaténation, c'est-à-dire que les paquets sont concaténés et acheminés entre les interfaces WAN et LAN via la puce de contrôle.

Temps de coupure

Mode K0 <-> Mode K1/K2:<5ms

Mode K1 <-> Mode K2: aucune perte de paquet sur lien externe

Lien externe perte d'insertion

K0:<3.7dB

K1:<9.5dB sur l'entrée, <1dB sur la sortie

K2:<9.5dB sur l'entrée, <1dB sur la sortie

Interface TAP:<9.5dB

Durée de fonctionnement

Mode unique 1310nm (multimode personnalisé disponible)

Vitesse de fonctionnement

10G, 1.25G

Entrée puissance optique

Interface WAN: -7 ~ 4dBm

Interface LAN: -14.4 ~ -1dBm

Panneau d'amplificateur de dérivation 10G

Nombre d'accès aux liens

La carte unique prend en charge l'accès à 2 liaisons bidirectionnelles externes d'amplification optique Bypass.

Interface WAN

4 paires d'interfaces LC (toutes les 2 paires accèdent à 1 liaison bidirectionnelle externe)

Interface LAN

4 paires d'interfaces LC (1 paire de liens bidirectionnels locaux en série avec toutes les 2 paires)

Lien mode de protection

K0: Mode passe-passe dur

K2: Mode série

Temps de coupure

Mode K0 <-> Mode K2:<5ms

Longueur d'onde de fonctionnement

Mode unique 1310nm (multimode personnalisé disponible)

Vitesse de fonctionnement

10G, 1.25G

Puissance optique d'entrée

Interface WAN: -14.4 ~ -1dBm

Interface LAN: -7 ~ 1dBm

Puissance optique de sortie amplifiée

> -3dBm

Interface de gestion

2x10/100/1000M adaptatif RJ45 ports réseau
1 RJ45 type CONSOLE port
Tableau de commande principal échangeable à chaud

Style de gestion

Ligne de commande CLI
SNMP
Interface API ouverte

Méthode d'alimentation

AC: 90 ~ 260 V, DC: -36 ~ -72 V, haute tension DC facultatif
Alimentation standard CPRS 1 + 1 sauvegarde chaude

Méthode de dissipation thermique

Flux d'air avant, flux d'air arrière
1 + 1 ventilateur de secours, échangeable à chaud

Plage de température de fonctionnement

0 ℃ ~ 50 ℃

Plage d'humidité de fonctionnement

5% ~ 85% sans condensation

Température de stockage

-40 ℃ ~ 85 ℃

Taille de l'équipement

1U: 44mm (H) x 444mm (W) x 490mm (D)

Installation

Armoire de 19 pouces avec 800mm de profondeur ou plus

Poids

12kg

Consommation de puissance

<300W
