ROADM

ROADM

  • wss
  • wss 2
  • wss
  • wss 2

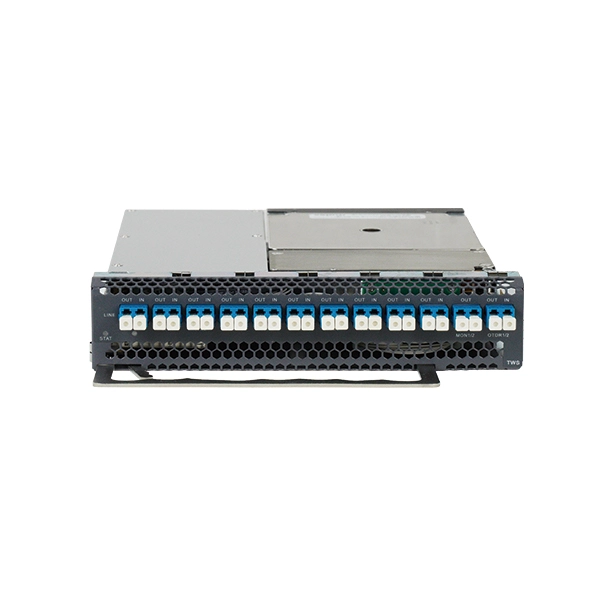

La carte ROADM (WSS) à 9 degrés lancée par Sintai Communication prend en charge l'intégration des fonctions clés WSS, BA, PA et OSC en une seule carte, possède deux composants WSS 1x9 intégrés et 9 ports pour le multiplexage et le démultiplexage de longueur d'onde. Il prend en charge un réseau DWDM avec 96 canaux (intervalle de longueur d'onde de 50GHz) dans la gamme de fréquences de 191,35THz à 196,10THz dans la bande C. Il prend également en charge la fonction de grille flexible, réalise l'ajustement flexible de la bande passante du canal et améliore l'utilisation du spectre de l'ensemble du réseau.


ROADM PDF Télécharger Contactez-nous

Produits
Blog

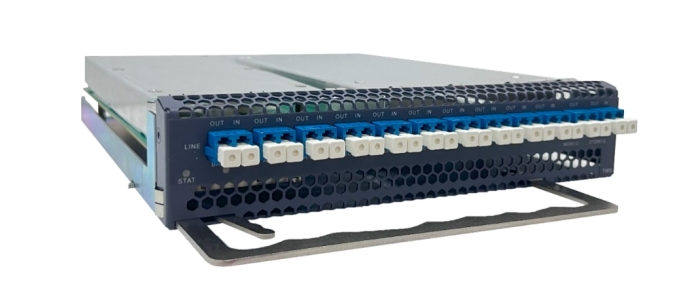

Vue du produit

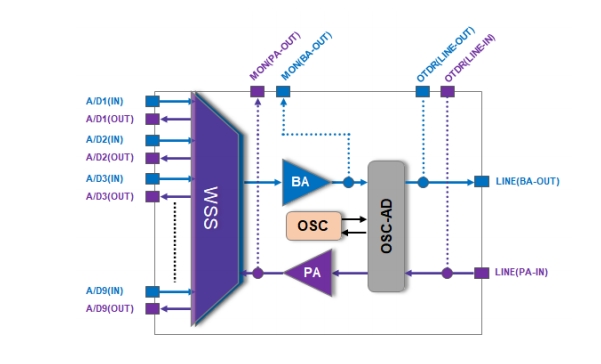

Fonction Structure


Cas d'application

  • Convient pour l'addition/chute dynamique et la transmission de la longueur d'onde optique dans la station OADM

  • Convient pour la transmission dynamique et la planification des longueurs d'onde optiques multidimensionnelles dans la station ROADM


Spécification du produit

Paramètre

Description

Remarque

Gamme de longueur d'onde de fonctionnement

Conventionnel: 1529nm ~ 1561nm pour les systèmes DWDM à 40 ondes (100GHz) ou 80 ondes (50GHz)

Extended: 1528nm ~ 1568nm pour système DWDM à 48 ondes (100GHz) ou 96 ondes (50GHz)


Type d'EDFA

20G17

20G25

20G30

Le paramètre peut être personnalisé

Puissance optique d'entrée minimale

-26dBm

-34dBm

-39dBm

Puissance optique de sortie saturée

20dBm

20dBm

20dBm

Gain coté

17dB (± 3 réglable)

25dB (± 3 réglable)

30dB (± 3 réglable)

Gain de planéité

≤ 1.5dB


Coefficient de bruit

≤ 5.5 dB


Double amplification

Prend en charge le double pompage intégré pour l'amplification du signal secondaire

Configuration facultative

Expertise

Serrure de gain de soutien, gain réglable, technologie de contrôle transitoire, arrêt automatique de puissance optique de sortie


Gestion du réseau

Prend en charge la surveillance en temps réel de l'état de fonctionnement d'EDFA, y compris: la puissance optique, le pompage, la température, etc.


Nombre de créneaux occupés

Prend en charge tous les châssis de la série OTNS8600, occupe 1 emplacement


Interface optique

LC/UPC


Consommation de puissance maximale

15W
