8CH CWDM Mux Demux

8CH CWDM Mux Demux

  • 8CH CWDM Mux Demux
  • 8CH CWDM Mux Demux
  • 8CH CWDM Mux Demux
  • 8CH CWDM Mux Demux
  • 8CH CWDM Mux Demux
  • 8CH CWDM Mux Demux

Les modules CWDM Mux/Demux offrent la mise à niveau de bande passante la plus robuste et la plus économique pour vos réseaux de communication par fibre optique actuels. Le cœur de l'application du module CWDM est l'unité passive MUX/DEMUX. CWDM MUX/DEMUX sont disponibles dans les configurations 2, 4, 8, 16, 18 canaux.

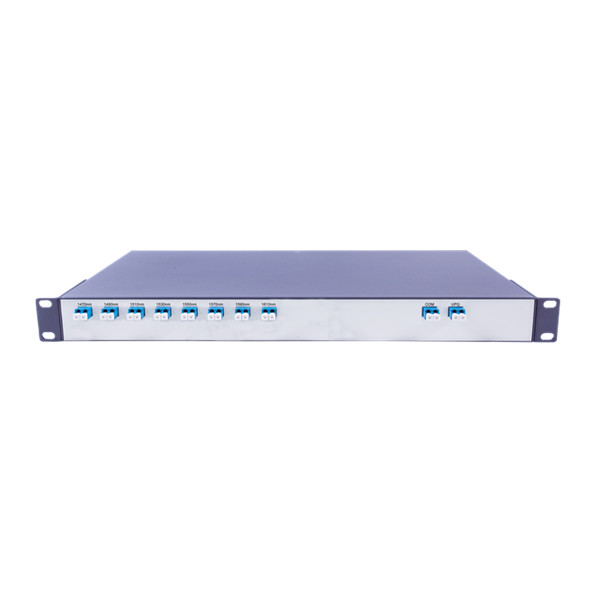

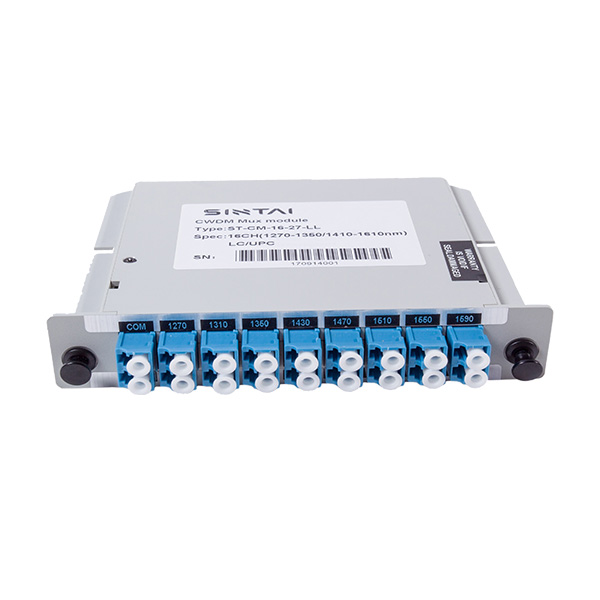

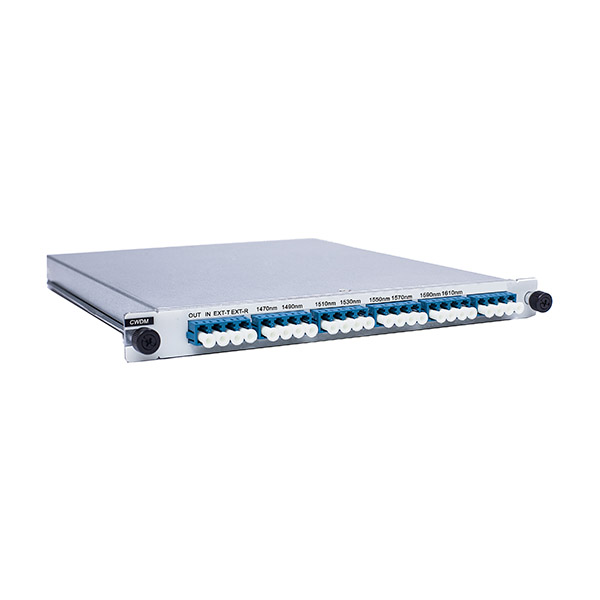

Chaque module CWDM prend en charge Fibre Channel et Gigabit Ethernet sur chaque port. Disponible en boîte ABS, paquet LGX, et 19 "1U rackmount. Le port à large bande en option pour le port 1310nm ou 1550nm existant est disponible pour le multiplex avec ces canaux CWDM. Nos modules CWDM Mux/Demux offrent une faible perte d'insertion, une isolation de canal élevée, une large bande passe, une sensibilité à basse température et un chemin optique sans époxy.

8CH CWDM Mux Demux PDF Télécharger Contactez-nous

Produits
Blog

8CH CWDM Mux Demux Caractéristiques

  • Multiplex et démultiplexes CWDM 8 canaux CWDM vers une seule fibre, 16 canaux avec la mise à niveau CWDM

  • Peut fonctionner comme un multiplexeur bidirectionnel universel lorsqu'il est mis à niveau

  • Réduit les besoins en espace avec un double facteur de forme de densité

  • Faible 2.5 dB multiplexage/démultiplexage perte d'insertion

  • Superpose les réseaux hérités, y compris SONET, avec un canal de dérivation de 1310 nm

  • Élimine le besoin d'équilibrage de puissance de canal avec une conception ultra-haute isolation

  • Sdurci écologique pour des températures de fonctionnement ambiantes de-40 à 85 ° C; adapté aux applications de l'usine extérieure


Applications 8CH CWDM Mux Demux

  • Maximise la fibre dans les applications de boucle locale

  • Superpose CWDM avec des systèmes de transmission de 1310 nm

  • Fournit une transmission bidirectionnelle sur une seule fibre

  • Prend en charge les architectures d'ajout/goutte linéaires (bus)

  • Prend en charge les architectures en anneau moyeu et rayon


8CH CWDM Mux Demux Conformité

  • ITU-T G.694.2 et G.695

  • GR-1221 Émission 3 et 1209

  • 6/6 conforme RoHS


8CH CWDM Mux Demux Spécification

Paramètre

Unité

MUX/DEMUX

Numéro de canal

CH

8

Longueur d'onde de fonctionnement

Nm

1260 ~ 1620

Longueur d'onde centrale @ λc

Nm

Grille de l'UIT

Espacement des canaux

Nm

20

Perte d'insertion de canal

DB

≤ 2.2

Bande de bande de canal

Nm

≥ Λc ± 6.5

Ondulation des canaux

DB

≤ 0.5

Isolement du canal adjacent

DB

≥ 30

Isolement du canal non adjacent

DB

≥ 45

Perte de retour

DB

≥ 50

Directivité

DB

≥ 55

PDL

DB

≤ 0.2

PMD

Ps

≤ 0.2

Manipulation de puissance

MW

≤ 500

Température de fonctionnement

°C

0 ~ 70

Température de stockage

°C

-40 ~ 85

Type de fibre

-

Corning SMF-28e Ultra

Taille du paquet

Mm

100x80x10
