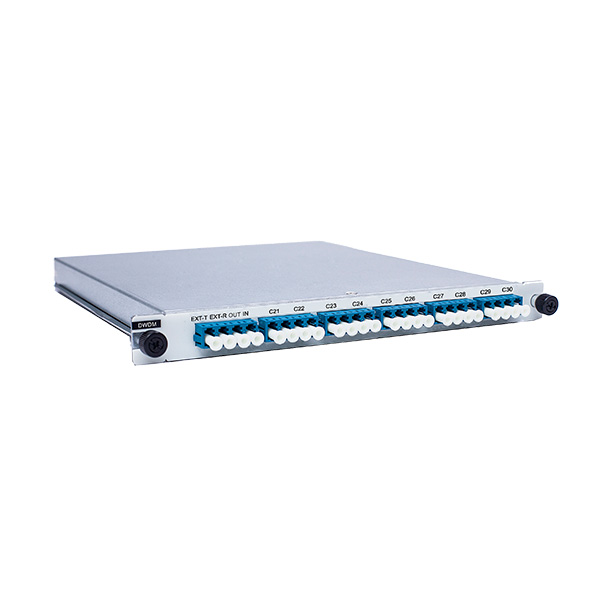

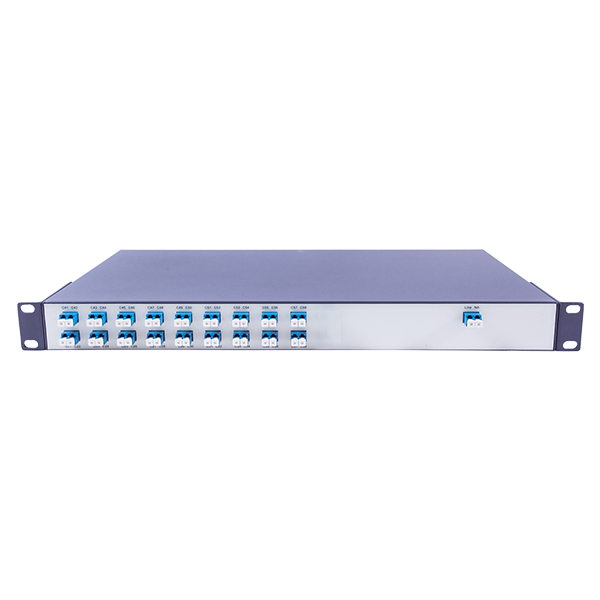

16CH DWDM Mux Demux Caractéristiques
16 canaux 100 GHz DWDM Ch. Plus de double SMF
Entièrement passif: Pas d'alimentation ou de refroidissement
Protocole et taux de données neutre
MTBF: 100 ans
Faible perte d'insertion-3.2 dB
Compact: 1U Standard 19 "Rack
Installation facile
Garantie de 5 ans
16CH DWDM Mux Demux Spécification
Article | DWDM MUX/DEMUX |
Numéro de canal | 1 | 2 | 4 | 8 | 16 |
Longueur d'onde de fonctionnement (nm) | 1525 ~ 1565 |
Longueur d'onde centrale (nm) | Grille ITU-T |
Espacement des canaux (nm) | 0.8nm(100GHz) |
Perte d'insertion du canal (dB) | ≤ 0.8 | ≤ 1.2 | ≤ 1.8 | ≤ 2.6 | ≤ 4.5 |
Bande passante du canal (dB) | UIT ± 0.11 |
Planéité (dB) | ≤ 0.5 |
Isolation du canal adjacent (dB) | ≥ 30 |
Isolation de canal non adjacent (dB) | ≥ 40 |
Perte de retour (dB) | ≥ 50 |
Directivité (DB) | ≥ 55 |
Perte dépendante de la polarisation (dB) | ≤ 0.2 |
Dispersion du mode de polarisation (ps) | ≤ 0.2 |
Manipulation de puissance (dB) | ≤ 500 |
Température de fonctionnement (°C) | 0 ~ 70 |
Température de stockage (°C) | -40 ~ 85 |
Type de paquet | Tube en acier, boîte ABS, boîte standard LGX, support standard 1U de 19 pouces |
Le principal avantage de 16 canaux Dwdm Mux
Le principal avantage de DWDM est sa nature passive-aucune alimentation électrique ni refroidissement nécessaire, robustesse-aucune exigence de micro-climat particulière, et en tant qu'élément passif, il a MTBF 100 ans. DWDM est-il est entièrement neutre en termes de débit de données ou de protocole de ligne-il est possible d'utiliser des émetteurs-récepteurs colorés prenant en charge des applications telles que 1G/10G Ethernet, SDH/SONET, et 8/4/2/1G Fiber Channel. 16 canaux dwdm mux est simple à installer et ne nécessite aucune configuration ou maintenance.
DWDM est un boîtier de multiplexeur/démultiplexeur passif basé sur la technologie TFF (Thin-Film Filter), permettant d'organiser 16 duplex, parallèle indépendant du protocole ITU-T G.694.1 compatible avec la division de longueur d'onde dense Multiplex (DWDM) flux de données sur une paire de fibre optique monomode.
DWDM-16 prend en charge 16 canaux 100GHz, et il peut être utilisé comme autonome ou avec DWDM-16 en le branchant sur le port d'Upgrade et en augmentant la capacité de liaison jusqu'à 32 canaux. DWDM-16 est fabriqué comme un raccord de sous-rack standard de 1U de haut 19 "pour n'importe quel rack d'équipement standard.
