1U Raman Amplifer Équipement

1U Raman Amplifer Équipement

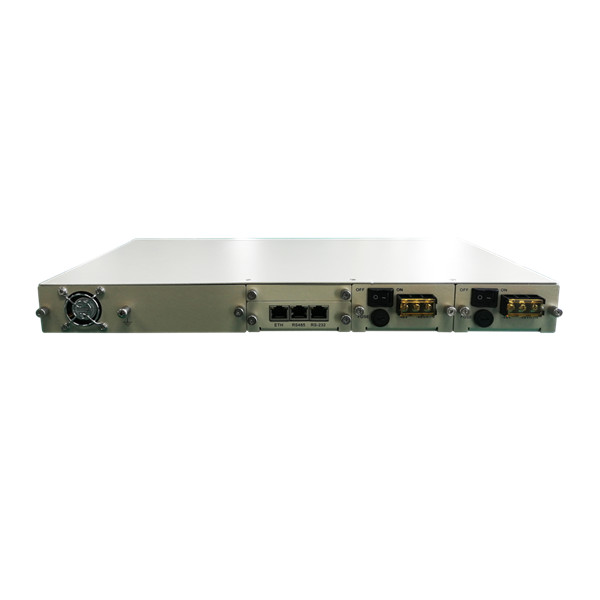

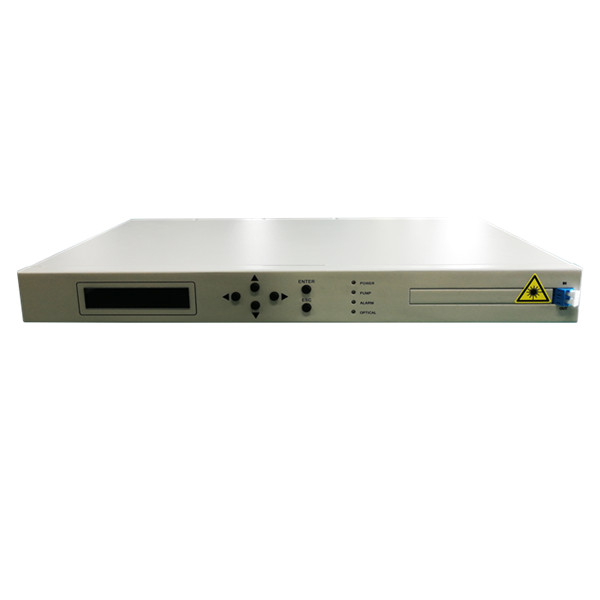

  • 1U Raman Amplifer Equipment
  • 1U Raman Amplifer Equipment
  • 1U Raman Amplifer Equipment
  • 1U Raman Amplifer Equipment

Ce produit est un module d'amplificateur Raman haute puissance qui est utilisé dans les systèmes de transmission optique à faible bruit, à longue portée ou à grande vitesse. Application de la fibre de transmission comme moyen de gain pour former une amplification distribuée qui peut réduire le bruit du système et obtenir le meilleur indice de gain et de bruit.

1U Raman Amplifer Équipement PDF Télécharger Contactez-nous

Produits
Blog

Diagramme de fonction d'équipement d'amplificateur Raman 1U



1U Raman Amplifer Caractéristiques de l'équipement

  • Amplification à faible bruit distribuée

  • Haute stabilité et fiabilité

  • Polarisation de la pompe-Conception indépendante

  • Module de puissance d'échange à chaud de redondance: 110/220VAC et-48VDC peuvent mélanger

  • Fonctionne pour les racks 19 'ou 21'

  • L'affichage OLED montre et contrôle les paramètres du système, l'indication d'état LED indique l'état de l'alarme

  • Prend en charge les ports ETH, RS232 par RJ45

  • Interface de gestion réseau prenant en charge SNMP via le port Ethernet

1U Raman Amplifer Spécifications techniques d'équipement

Exigences environnementales

Tableau 2-1 Caractéristique environnementale


Paramètres

Min.

Max.

Unité

Température de travail

-5

+ 60

℃

Température de stockage

-40

+ 80

℃

Humidité

5

85

%

Remarque: sans condensation


Caractéristiques mécaniques/puissance/interface

Tableau 2-2 Caractéristiques mécaniques/puissance/interface

Paramètres

Min.

Typ.

Max.

Unité

Taille

1U H× D × W≤ 44x236x483

Mm

Poids

-----

-----

7

Kg

Consommation de puissance (1)

-----

-----

20

W

Refroidissement

Ventilateurs d'air cool

Alimentation électrique (2)


-48


VDC

Interface

RS-232, Ethernet

(1) La consommation réelle dépend de la puissance de sortie et de la température de l'environnement.

(2) 110VAC, 220VAC et-48VDC est facultatif.


Spécifications optiques

Tableau 2-3 Caractéristiques optiques

Paramètre

Symbole

Min

Typ

Max

Unités

Longueur d'onde de fonctionnement

Λc

1529

1550

1562

Nm

Gamme de réception du signal

Ps

-40

-----

-25

DBm

Gain ON/OFF

G

-----

14

-----

DB

Gain de planéité

Gf

-----

1.5

2

DB

Figure de bruit relatif

NF

------

-3

0

DB

Gain dépendant de la polarisation

PDG

------

-------

0.3

DB

PMD

PMD

------

-------

0.3

Ps

(1) Facultatif.

(2) Test à 0 entrée dBm.
