1U Plug-in Châssis

1U Plug-in Châssis

  • 1U Plug-in Chassis
  • 1U Plug-in Chassis
  • 1U Plug-in Chassis
  • 1U Plug-in Chassis

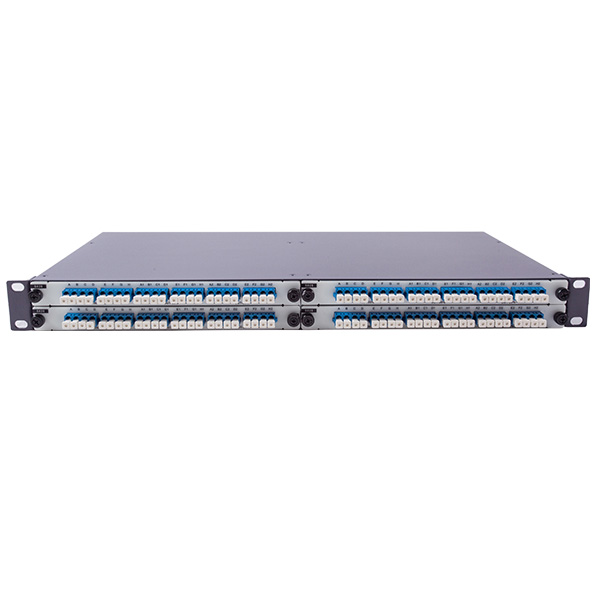

Les produits CWDM plug-in 1U introduits par la société Sintai sont de conception modulaire. Chaque carte CWDM prend en charge jusqu'à 18 ondes multiplex/démultiplex CWDM. La carte CWDM peut être configurée de manière flexible en fonction des exigences du réseau, ce qui permet d'économiser considérablement les ressources en fibre des clients.

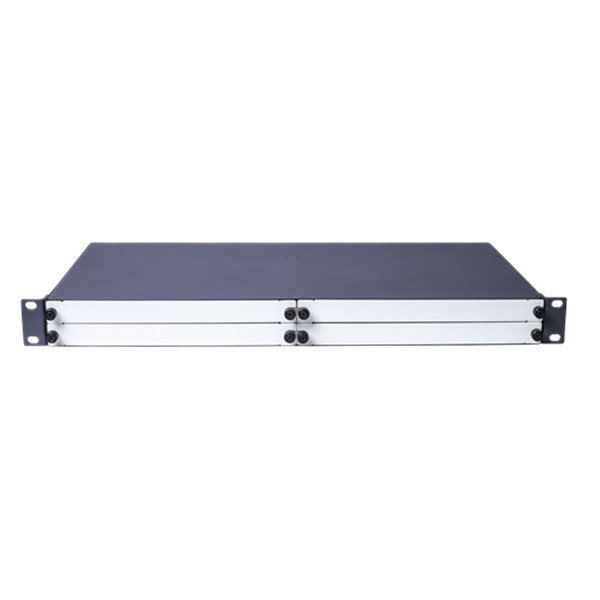

Le châssis 1U peut fournir 4 emplacements pour prendre en charge tous les types de cartes CWDM. Il convient au déploiement centralisé CWDM et est largement utilisé dans les réseaux métropolitains.

1U Plug-in Châssis PDF Télécharger Contactez-nous

Produits
Blog

Caractéristiques du châssis enfichable 1U

  • Faible perte d'insertion

  • Isolation de canal élevé

  • Haute stabilité et fiabilité

  • Lightpath sans processus de colle

  • 2 ~ 18 canaux sont facultatifs


1U Plug-in Châssis Spécification

Paramètre

Unité

MUX/DEMUX

Numéro de canal

CH

4

8

16

18

Longueur d'onde de fonctionnement

Nm

1260 ~ 1620

Longueur d'onde centrale @ λc

Nm

Grille de l'UIT

Espacement des canaux

Nm

20

Perte d'insertion de canal

DB

≤ 1.8

≤ 2.5

≤ 3.5

≤ 4.0

Bande de bande de canal

Nm

≥ Λc ± 6.5

Ondulation des canaux

DB

≤ 0.5

Isolement du canal adjacent

DB

≥ 30

Isolement du canal non adjacent

DB

≥ 45

Perte de retour

DB

≥ 50

Directivité

DB

≥ 55

PDL

DB

≤ 0.2

PMD

Ps

≤ 0.2

Manipulation de puissance

MW

≤ 500

Température de fonctionnement

°C

0 ~ 70

Température de stockage

°C

-40 ~ 85

Type de fibre

-

Corning SMF-28e Ultra

Taille du paquet

Mm

Norme 1U 19 ”,44(H)x442(W)x220(D)

Type d'adaptateur de fibre

-

SC ou LC
