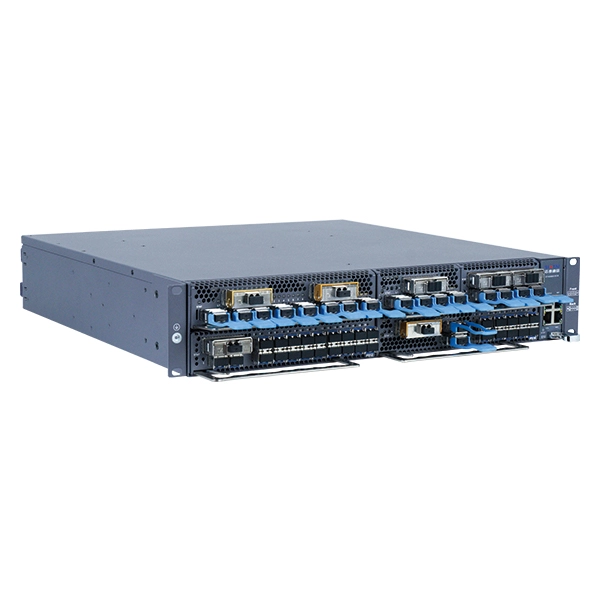

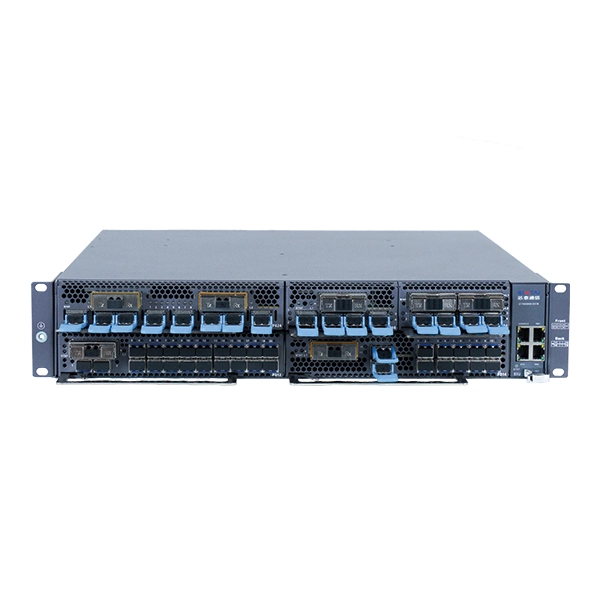

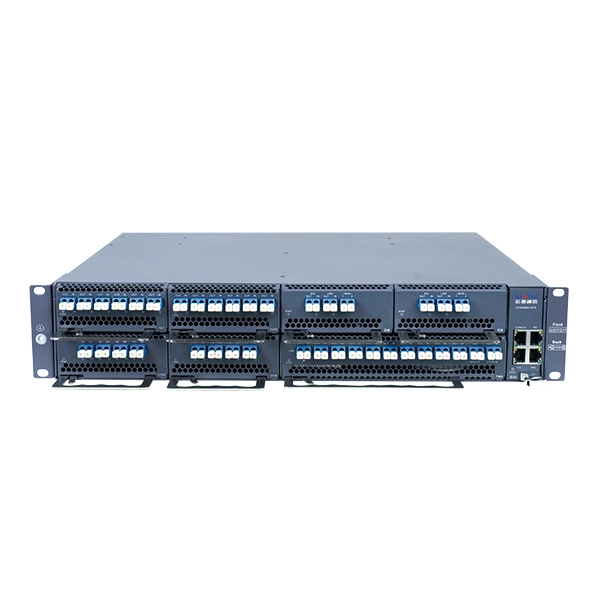

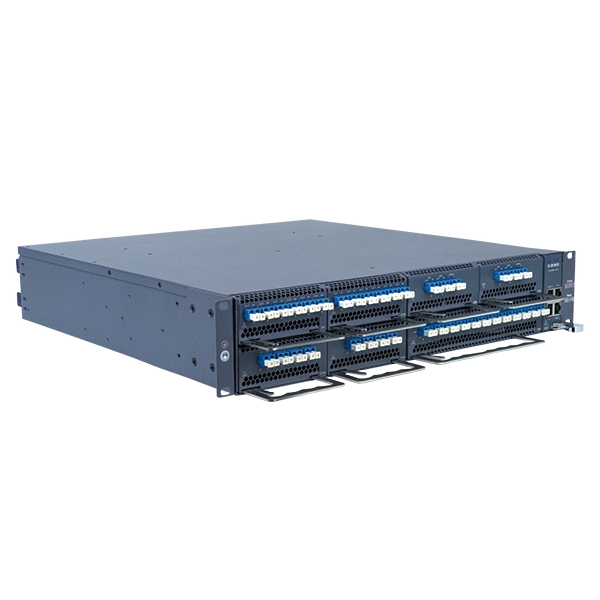

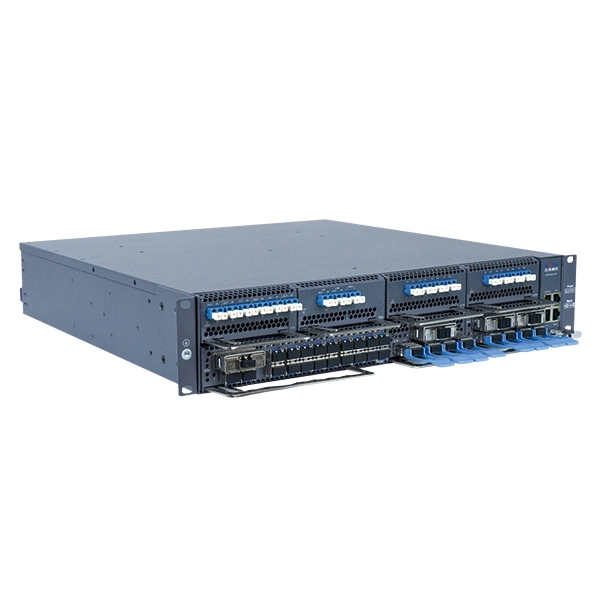

OTNS8600-DCI8 est une plate-forme de transmission WDM intégrée optoélectronique conçue pour l'interconnexion de centre de données (DCI) par Guangzhou Sintai Communication Co., Ltd, avec une intégration élevée (intégration optoélectronique), large bande passante (32Tbits/Fibre), déploiement simple (pas de réglage compliqué), utilisation et maintenance faciles (CLI /Web LCT / SNMP/ NETCONF /NMS) Et sécurité et fiabilité. Il peut répondre à la demande de bande passante en croissance rapide entre les CD, réaliser un déploiement flexible des équipements, créer une architecture de réseau optique ouverte et conduire le marché DCI dans une nouvelle ère d'interconnexion tout optique à haut débit.


12.8T 2U Plateforme PDF Télécharger Contactez-nous

Produits
Blog

Scénarios d'application

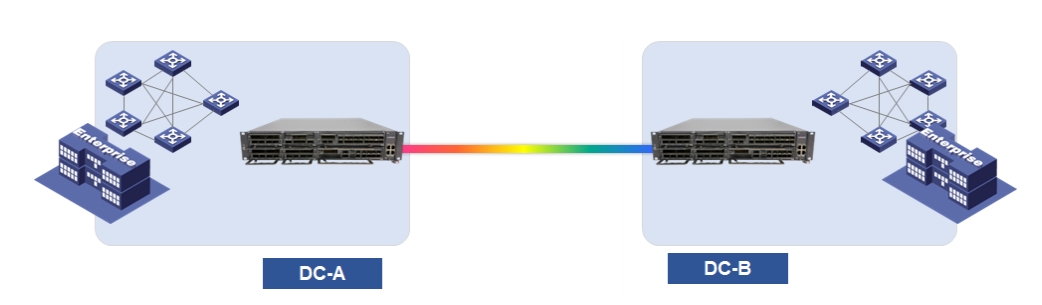

Petit réseau: Plate-forme unique avec carte de couche électrique à carte de couche optique haute densité pour les réseaux point à point.

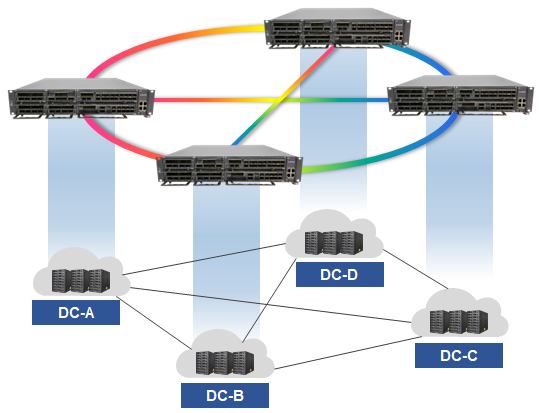

Réseau moyen/grand:Empilement de plusieurs couches électriques ROADM multidimensionnel pour former un réseau en anneau








Caractéristiques du produit de OTNS8600-DCI plate-forme de transport WDM ultra 100G empilable

  • Adoptez une conception modulaire optoélectronique intégrée et enfichable; les composants prennent en charge le branchement à chaud, se déploient et se développent à la demande.

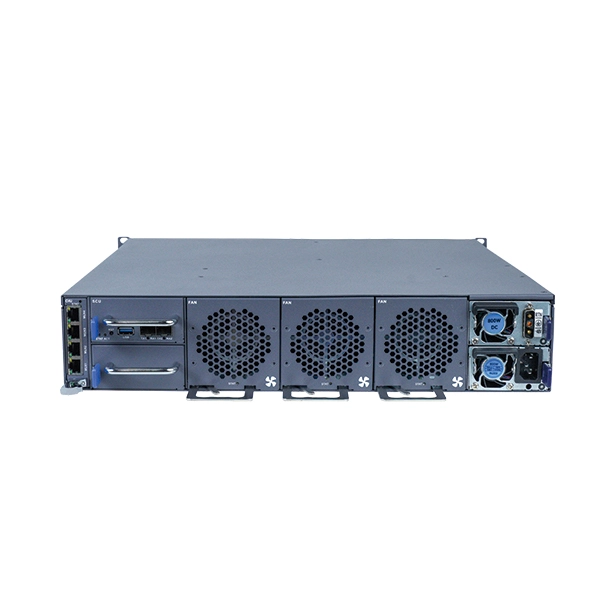

  • Conception de refroidissement à air avant et à air arrière, 2 1 ventilateurs FRU disponibles, réglage automatique de la vitesse pris en charge.

  • L'armoire de profondeur de 19 " / 600mm peut être installée, adaptée aux salles de centre de données et peut être déployée avec des équipements informatiques dans des armoires communes.

  • Capacité de transmission jusqu'à 32Tbit/s @ bande C ultra-large 400G * 80λ/800G * 40λ, jusqu'à 12.8Tbit/s par sous-brack.

  • Capacité d'onde unique jusqu'à 800G (prend en charge 100 ~ 400 programmable), évolution continue vers 1.2T & 1.6T.

  • Carte de couche optique hautement intégrée avec OA, WSS, VOA, OSC, OTDR, OCM, OLP, etc. pour simplifier la connectivité interne de la fibre

  • Prend en charge 10GE, 25GE,40GE, 100GE, 100GE FlexE (Unware), 400GE, STM-64, 10GE WAN, FC800, FC1600, FC3200, OTU2, OTU2e, OTU4 et autres services d'accès.

  • Prend en charge la mise en réseau ROADM à 9 degrés et FlexGrid.

  • Prend en charge la surveillance complète des performances et la visibilité de la qualité au niveau du service, de l'OTN et des couches optiques.

  • Fournit plusieurs solutions de protection multicouches au niveau du réseau et au niveau de l'appareil. Retard d'inversion de protection <50ms, assurant des performances de protection supérieures.

  • Prend en charge l'interface ouverte standard NETCONF/YANG et la plate-forme de gestion GUI basée sur l'architecture B/S, CLI, Web LCT, SNMP.

  • Prend en charge le fonctionnement visuel et la maintenance, avec des informations de fonctionnement et de maintenance affichées via un écran LCD.


Spécifications du produit de OTNS8600-DCI plate-forme de transport WDM ultra 100G empilable

Paramètre

Description

Châssis

Dimensions (H x W x D)

2U: 88mm (H)× 446mm (W)× 450mm (D)

Capacité maximale

12.8Tbit/s

Nombre de fentes pour cartes de service

8

Armoires applicables

Armoire 19 "de 600mm ou plus profonde

Port côté ligne

Taux

  • 100G (PDM_QPSK) programmable

  • 200G (PDM_QPSK) programmable

  • 200G (PDM _ 8QAM) programmable

  • 200G (PDM _ 16QAM) programmable

  • 300G (PDM _ 8QAM) programmable

  • 400G (PDM _ 16QAM) programmable

  • 400G(PDM_QPSK)

  • 800G(PDM _ 16QAM)

Module optique

Pluggable QSFP28 / QSFP-DD / CFP2/OSFP, longueur d'onde réglable

Port côté client

Type de service

10GE, 25GE, 40GE, 100GE, 100GE FlexE(Unware) , 400GE, STM-64, 10GE _ WAN, FC800, FC1600, FC3200, OTU2, OTU2e, OTU4

Module optique

Pluggable SFP / SFP28 / QSFP28 / QSFP-DD

Gestion optique de la puissance

ALS, AGC

Nombre max. de longueurs d'onde

Grille fixe: 120 longueurs d'onde @ 50 GHz

Espacement des canaux

Grille fixe: 50 GHz / 75 GHz / 100 GHz / 150 GHz

Grille flexible: tranche 6.25GHz

Gamme de fréquence centrale

190.7THz ~ 196.65THz

Gamme de longueur d'onde centrale

1524.5nm ~ 1572.06nm

Fonction de protection

  • Protection de ligne optique (OLP)

  • Protection optique de segment multiplexée (OMSP)

    Protection de canal optique (OCHP)

  • Protection 1 + 1 du port côté ligne (seulement le support du muxponder P422)

Gestion du réseau

  • Prend en charge la sauvegarde du contrôleur principal 1 + 1 (facultatif)

  • Prise en charge CLI, Web LCT, SNMP, NETCONF, plate-forme de gestion GUI basée sur l'architecture B/S

  • Soutenir la communication DCN basée sur OSC

Alimentation électrique

Reculez

Alimentation CRPS standard 1 + 1 de sauvegarde

AC

  • Gamme de tension nominale: 100 V AC ~ 130 V AC (50/60Hz) ou 200 V AC ~ 240 V AC (50/60Hz)

  • Gamme de tension max.: 90 V AC ~ 264 V AC (45Hz ~ 65Hz)

HVDC

  • Gamme de tension évaluée: 2-40 V HVDC

  • Plage de tension max.: 192 V HVDC ~ 288 V HVDC

DC

  • Plage de tension nominale: -48 V DC/-60 V DC

  • Plage de tension max.: -40 V DC ~-72 V DC

Dissipation thermique

  • Air d'entrée avant et air de sortie arrière

  • 2 + 1 unité de ventilateur de secours

Consommation électrique typique

<800W (couche électrique complète match)

Environnement

Température de fonctionnement

À court terme: -5 ℃ ~ + 45 ℃; à long terme: 0 ℃ ~ 40 ℃

Température de stockage

-40 ℃ ~ + 70 ℃

Humidité

5% ~ 95% (pas de condensation)
