Système 5G Fronthaul WDM

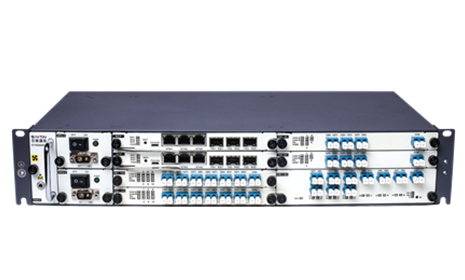

Sintai 5G Fronthaul WDM System offre un système WDM semi-actif et un système WDM passif qui est principalement utilisé pour résoudre le problème du manque de ressources de câble optique pour la transmission à distance par fibre optique entre DU-AAU dans l'architecture C-RAN, notre système entièrement auto-développé est le premier à être lancé en Chine, Ce qui a facilité la disposition rapide des stations de base 5G aux extrémités distantes et locales.


SINTAI développe le Sytem 5G Fronthaul WDM, y compris: 5G Fronthaul Semi-Active WDM Sytem, 5G Fronthaul Passive WDM Sytem.


Produits
Blog

Types de système 5G Fronthaul WDM

  • Système WDM semi-actif Fronthaul 5G
    Système WDM semi-actif Fronthaul 5G
    Le système WDM semi-actif de transmission fronthaul 5G lancé par Guangzhou Sintai Communication Co., ltd. est principalement utilisé pour résoudre le problème du manque de ressources de câble optique pour la transmission à distance par fibre optique entre DU-AAU dans l'architecture C-RAN.
  • Système WDM passif Fronthaul 5G
    Système WDM passif Fronthaul 5G
    Le système WDM passif à transmission fronthaul 5G lancé par Guangzhou Sintai Communication Co., ltd. est principalement utilisé pour résoudre le problème du manque de ressources de câble optique dans la transmission à distance par fibre optique entre DU-AAU dans l'architecture C-RAN.

FAQ du système 5G Fronthaul WDM

  • Qu'est-ce que Fronthaul dans la 5G? Qu'est-ce que Fronthaul dans la 5G?
    Qu'est-ce que Fronthaul dans la 5G?

    Le réseau 5G comprend le réseau d'accès (AN), le réseau porteur et le réseau central (CN). Le réseau d'accès est généralement un réseau d'accès radio (RAN), qui est principalement composé de stations de base de communication. Contrairement à la technologie 4G, la 5G n'est pas composée de BBU(Base Band Unit)、 RRU(Remote Radio Unit) ou d'antenne; au lieu de cela, il est reconfiguré comme les trois entités fonctionnelles suivantes: CU (unité centralisée, unité de distribution), DU (unité de distribution, unité de distribution) et AAU (unité d'antenne active, unité distribuée). La 4G RRU et l'antenne d'origine sont combinées en AAU, et le BBU est séparé en CU et DU. Le DU est intégré dans l'AAU et un CU peut être connecté à plusieurs DUs.

  • Qu'est-ce que WDM? Qu'est-ce que WDM?
    Qu'est-ce que WDM?

    Le concept de WDM (qui signifie multiplexage par division de longueur d'onde) consiste à utiliser plusieurs sources lumineuses fonctionnant à différentes longueurs d'onde pour transmettre simultanément quelques flux d'informations indépendants sur la même fibre optique.

  • Quelle est la différence entre le fronthaul et le backhaul? Quelle est la différence entre le fronthaul et le backhaul?
    Quelle est la différence entre le fronthaul et le backhaul?

    Une principale différence entre fronthaul et backhaul est la partie du réseau sur qui la technologie est déployée. Backhaul relie le réseau mobile au réseau filaire, tandis que fronthaul décrit l'architecture réseau qui relie les sites cellulaires distants au BBU.

  • Qu'est-ce qu'une passerelle Fronthaul? Qu'est-ce qu'une passerelle Fronthaul?
    Qu'est-ce qu'une passerelle Fronthaul?

    Intel propose des solutions pour les cas d'utilisation suivants: • Fronthaul gateway (FHGW). Le réseau fronthaul fait référence à la connexion entre les BBU centralisés et les RRH géographiquement séparés. Ici, l'accélérateur fournit une interface fronthaul et peut décharger la connectivité d'E/S complexe aux unités radio.


  • Qu'est-ce que l'interface Fronthaul en 5G? Qu'est-ce que l'interface Fronthaul en 5G?
    Qu'est-ce que l'interface Fronthaul en 5G?

    Fronthaul est défini comme la connexion par fibre dans l'infrastructure RAN entre l'unité de bande de base (BBU) et la tête de radio à distance (RRH) .. .. Cela a placé eCPRI fronthaul parmi les technologies 5G les plus importantes dans les enquêtes auprès des opérateurs.


  • Qu'est-ce que BBU dans la 5G? Qu'est-ce que BBU dans la 5G?
    Qu'est-ce que BBU dans la 5G?

    Une unité de bande de base (BBU) est une unité qui traite la bande de base dans les systèmes de télécommunication.. .. Une station de télécommunications sans fil typique se compose de l'unité de traitement de bande de base et de l'unité de traitement RF (unité radio distante-RRU). L'unité de bande de base est placée dans la salle d'équipement et connectée à la RRU via la fibre optique.




Vue d'ensemble 5G Fronthaul


Fronthaul est défini comme la connexion par fibre dans l'infrastructure RAN entre l'unité de bande de base (BBU) et l'unité radio à distance (RRU). Fronthaul est né des réseaux LTE lorsque les opérateurs ont pour la première fois rapproché leurs radios des antennes. Cette nouvelle liaison a été établie pour compléter la connexion de liaison entre le BBU et le cœur du réseau central.


Avec le développement rapide de la 3G, des systèmes de communication sans fil 4G et du FTTx, la consommation de ressources en fibre optique dans le réseau d'accès devient de plus en plus sérieuse. Un réseau intensif en 5G et une couverture approfondie doivent consommer plus de ressources en fibre d'accès. Le manque de ressources en fibre d'accès a attiré de plus en plus l'attention des principaux opérateurs nationaux et étrangers. Afin d'économiser les ressources en fibre optique 5G, Sintai Communication vise la C-RAN 4G et la transmission fronthaul 5G, offrant la meilleure solution de palier fronthaul et une gamme complète de dispositifs d'accès direct optiques.


Dans la transmission fronthaul sans fil, le BBU et le RRU adoptent le mode porteur de division de longueur d'onde passif. Basé sur la technologie WDM, la fibre dorsale peut réaliser l'éloignement de plusieurs stations de base par un seul noyau, ce qui peut considérablement économiser les ressources de fibre. Il s'applique aux zones où les ressources en fibre sont limitées ou les BBU sont déployés de manière centralisée.


Sintai a également proposé la solution WDM semi-active pour la transmission fronthaul 5G. Il est similaire au WDM passif, la surveillance de la gestion de réseau et les fonctions de protection de couche optique sont ajoutées sur la base du maintien d'un faible coût de WDM passif de bout en bout. L'équipement latéral DU est actif avec protection de couche optique et commutation automatique. La panne de courant de l'équipement n'affecte que la gestion du réseau mais n'affecte pas le service. Aucune alimentation pour le système distant avec la capacité de déploiement extérieur. Le mux/demux passif peut être déployé avec l'AAU pour gérer le service à une seule station, ou peut être déployé sur le site d'intersection optique pour faire converger le service multi-stations


1. 5G Fronthaul

La 5G Fronthaul est définie comme la connexion par fibre dans C-RAN infrastructure entre l'unité de distribution (DU) et l'unité d'antenne active (AAU).


2. 5G Fronthaul Semi-actif WDM système

Déploiement de l'équipement actif à l'unité de distribution (DU) et de l'équipement passif à l'unité d'antenne active (AAU).


3. 5G Fronthaul système WDM passif

Déploiement de l'équipement passif à l'unité de distribution (DU) et à l'unité d'antenne active (AAU).


Avantages du système 5G Fronthaul WDM

  • Prise en charge des normes CPRI et eCPRI ainsi que des réseaux hybrides 4G/5G.

  • Bande passante élevée avec des débits 25G à canal unique, qui peuvent évoluer en douceur vers une longueur d'onde 50G à l'avenir.

  • Haute densité avec 20 paires de longueurs d'onde sur une seule fibre de tronc.

  • Bande passante fournie par une seule longueur d'onde exclusive pour assurer une efficacité de transmission élevée. Ressources de bande passante abondantes.

  • La technologie ONU incolore permet une allocation de longueur d'onde flexible et un routage de longueur d'onde.

  • À l'avenir, un petit pluggable incolore (SFP) ONU peut être directement inséré dans l'unité d'antenne active (AAU) pour augmenter la densité d'intégration de l'équipement.

  • Le réseau de guide d'onde arrangé (AWG) entraîne une perte de puissance d'environ 5.5 dBm, ce qui est inférieur à celui du séparateur optique.
