Transpondeur OTU

Transpondeur optique VS Muxponder

Dans la transmission optique, à la fois transpondeur etMuxponderAppartiennent à l'unité de conversion OTU (unité de transformation optique)/longueur d'onde, la fonction principale est de faire converger ou convertir un ou plusieurs signaux côté client après l'accès, et sortie DWDM (selon ITU-T recommandation G.694.1) ou CWDM (selon ITU-T recommandation G.694.2) longueur d'onde standard, pour faciliter l'unité de multiplexage peut effectuer WDM sur des signaux optiques de différentes longueurs d'onde.

Qu'est-ce qu'un transpondeur optique?

Les transpondeurs optiques sont utilisés pour permettre des connexions point à point sur de longues distances lorsque le débit client correspond à la longueur d'onde optique. Dans les cas où les taux du client sont inférieurs à la longueur d'onde optique.

Qu'est-ce que Muxponder?

Un muxponder est l'élément qui envoie et reçoit le signal optique sur une fibre de la même manière qu'un transpondeur, sauf que le muxponder a la fonctionnalité supplémentaire de multiplexage de plusieurs interfaces client à sous-débit sur l'interface de la ligne.

La principale différence entre le transpondeur et Muxponder

• Transpondeur

N in N out: N * Services côté client à basse vitesse ==> N * Signaux optiques de longueur d'onde standard

• Muxponder

N dans un out: N * Services côté client à basse vitesse ==> 1 * Signal optique à longueur d'onde standard haute vitesse

En tant que leader dans l'industrie de la transmission optique, SINTAI est maintenant parmi les principaux fabricants professionnels de transpondeurs OTU en Chine. Nous avons la capacité de fournir différents types de transpondeurs pour répondre à tous vos besoins d'affaires. Contactez-nous pour obtenir le prix du transpondeur maintenant!

Application du transpondeur optique (O-E-O) dans le réseau WDM

OEO (optique électrique optique) signifie optique → Electrique → optique. Le signal optique à amplifier est d'abord converti en un signal électrique, après la fonction 3R (amplification du signal, extraction de l'horloge, régénération du signal), puis converti en un signal optique, jouant ainsi un rôle dans l'amplification de la puissance optique. Le transpondeur optique est principalement utilisé pour amplifier un seul signal à un faible débit de 10Gbit/s ou moins un par un.

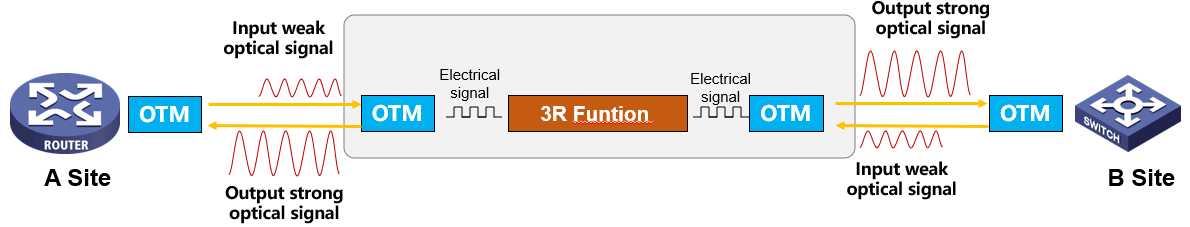

• Amplifier le signal optique

Si l'entrée est un signal optique faible, la sortie peut être convertie en un signal optique fort.

• Fibre multimode vers fibre monomode

S'il s'agit d'une fibre multimode, elle peut être convertie en une fibre monomode.

• Fibre à noyau unique à fibre double cœur

S'il s'agit d'une fibre à un seul cœur, elle peut être convertie en une fibre à double cœur.

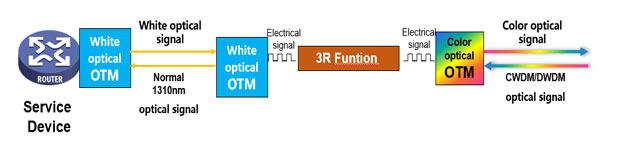

• Conversion de longueur d'onde optique

S'il s'agit d'un signal optique blanc, il peut être converti en un signal optique couleur.

• L'interface électrique au signal optique

Si un côté est équipé d'un module d'interface électrique et que l'autre côté est équipé d'un module d'interface optique, le signal d'interface électrique RJ45 peut également être converti en un signal optique.

Caractéristiques du transpondeur optique:

• Prend en charge 155 taux de fonctionnement Mbit/s ~ 100 Gbit/s en option [en fonction de la carte d'unité OEO et de l'OTM (Module de transport optique) configuré].

• Prend en charge la gamme complète de 1260 ~ 1650nm longueur d'onde de travail (selon l'OTM (Optical Transport Module) configuré).

• Plusieurs types de services sont disponibles, tels qu'Ethernet, SDH, ATM, etc., et la transmission transparente des accèsServices s.

• Les scénarios d'application prennent en charge la fibre unique en double fibre, la conversion de longueur d'onde, la conversion de mode, la mise en forme de signal optique et l'amplification de puissance optique.

• Le relais de signal peut être réalisé et la distance de transmission peut être prolongée (la distance dépend de l'OTM (module de transport optique) configuré)

Qu'est-ce que le transpondeur dans DWDM

Transpondeur optique est également un transpondeur CWDM ou DWDM, ce qui signifie optique-électrique-optique. Le transpondeur DWDM convertit un signal optique en un signal électrique, puis le récupère en un signal optique. Le transpondeur optique convertit les services côté client en signaux optiques standard après la réamplification, la resynchronisation et la refonte.

Transpondeur optique est nécessaire dans le système WDM:

1. dans un cas où l'équipement de différentes longueurs d'onde doit communiquer les uns avec les autres, le transpondeur optique peut résoudre le problème incompatible entre eux.

2. il y a plus d'un réseau de fibre optique fourni par différents fournisseurs et de différentes normes. Nous avons besoin d'un transpondeur WDM pour passer d'un réseau de fibre optique à un autre.
