L'interopérabilité multi-fournisseurs publiée par OpenZR 2.0 standard devient la nouvelle ligne de base des réseaux optiques

En janvier 2025, l'Optical Internetworking Forum (OIF) a officiellement publié la norme de 2.0 OpenZR, ajoutant la prise en charge des modules optiques cohérents 1.6T et des interfaces FlexE (FlexE Ethernet). La norme brise les barrières des systèmes fermés traditionnels, permettant aux clients de mélanger et assortir les produits des principaux fournisseurs mondiaux de modules optiques.

Avant cela, nous pensions que vous pourriez vous demander ce que sont Open ZR , Open ZR et Open ZR, et avons entendu parler d'OpenROADM, ZR, ZR et ainsi de suite, nous expliquerons chacun d'eux ci-dessous.

1. ZR (100G ZR)

Définition et normes

• Organisation des normes: IA (Accord de mise en œuvre) dirigé par l'OIF (Optical Internetworking Forum).

• Caractéristiques techniques:

O Taux: 100Gbps (longueur d'onde unique).

O Format de modulation: DP-16QAM (modulation d'amplitude en quadrature hexadécimale à double polarisation).

O Distance de transmission: 80km (sans relais).

O FEC (correction d'erreur avant): sur la base de O-FEC (Open FEC), la capacité de correction d'erreur est d'environ 2E-4.

• Scénarios d'application:

O Zone métropolitaine DCI (centre de données intErconnect) et interconnexion à courte distance du réseau de bord.

Avantages et limites

• Avantages: faible consommation d'énergie (<5W), faible coût (1,000-1,000-2,000/module).

• Limitations: prend en charge uniquement la 100G et ne peut pas être mise à niveau en douceur vers une capacité plus élevée.

2. ZR + (Extension privée du fournisseur)

Définition et normes

• Contexte: Certains fabricants ont lancé des solutions améliorées pour surmonter les limitations ZR, ces solutions ne sont pas standardisées.

• Caractéristiques techniques:

O Taux: 200G/400G (basé sur DP-QPSK ou DP-16QAM).

O Distance de transmission: 120 à 600km (en optimisant les algorithmes FEC et DSP).

O FEC: algorithme propriétaire

• Scénarios d'application:

O Réseau dorsal régional, DCI longue distance (comme l'interconnexion des centres de données interurbains).

Avantages et limites

• Avantages: capacité élevée, longue distance, compatible avec les systèmes DWDM existants.

• Limitations: verrouillage des fournisseurs (ne peut pas interagir avec d'autres marques d'équipements), coût élevé (10,000-10,000-20,000/module).

3. OpenROADM

Définition et normes

• Organisation des normes: L'Open Optical Networking Initiative, initiée par certains grands opérateurs.

• Objectif principal: atteindre l'interopérabilité multi-fournisseurs des équipements de réseau optique (ROADM, systèmes de ligne).

• Caractéristiques techniques:

O Matériel: Châssis standardisé, modules optiques enfichables (tels que 400ZR).

O Logiciel: contrôleur SDN basé sur le modèle YANG, prenant en charge le protocole OpenConfig.

O Indépendant de la longueur d'onde/indépendant de la direction/de la contention (W/D/C-ROADM).

• Scénarios d'application:

O Reconstruction du réseau de la dorsale opérateur

Avantages et limites

• Avantages: Casser le système fermé traditionnel et réduire les coûts d'exploitation de 30%.

• Limitations: l'écosystème est relativement immature et le soutien des petits et moyens fabricants est limité.

4. ZR ouvert (400ZR)

Définition et normes

• Organisation des normes: Menée par l'OIF, en collaboration avec OpenROADM et les opérateurs télécoms.

• Caractéristiques techniques:

O Taux: 400Gbps (longueur d'onde unique).

O Format de modulation: DP-QPSK (quadrature de phase à double polarisation).

O Distance de transmission: 80-120km (scénario de la région métropolitaine).

O FEC: utilise CFEC (Concatenated FEC) avec une capacité de correction d'erreur de 5E-3.

• Scénarios d'application:

O Le DCI à très grande échelle des fournisseurs de services cloud.

Valeurs fondamentales

• Ouverture: prend en charge l'interopérabilité entre plusieurs fournisseurs.

• Coût: le prix du module tombe à 5,000-5,000-8,000 (effet d'échelle de production de masse).

5. Ouvrez ZR + (400ZR +)

Définition et normes

• Le produit de la période de vide standard:
  L'Open ZR (400ZR) a été normalisé par l'OIF (Optical Internetworking Forum) en 2020, en se concentrant sur les scénarios DCI de métro de 400G/80km, mais sa distance de transmission et ses performances ne peuvent pas répondre aux exigences longue distance de certains clients. Le ZR privé des fournisseurs traditionnels a de solides performances mais souffre du verrouillage des fournisseurs.

• Compromis de l'industrie:
  Pour combler le vide entre Open ZR et le ZR privé, certains fournisseurs et opérateurs ont proposé Open ZR, qui vise à étendre la distance de transmission et les performances grâce à une collaboration ouverte tout en conservant l'interopérabilité multi-fournisseurs.

• Caractéristiques techniques

O Taux: 400 Gbps (longueur d'onde unique, compatible avec Open ZR).

O Distance de transmission: 120-600km (en optimisant le format FEC et modulation).

O Format de modulation: DP-QPSK (quadrature de phase à double polarisation) ou DP-16QAM (commutation dynamique).

O FEC (correction d'erreur avant): oFEC améliorée (la capacité de correction d'erreur atteint 3E-3, supérieure au 5E-3 d'Open ZR).

O Consommation d'énergie: environ 8-12W (légèrement supérieur à 5-8W d'Open ZR).

• Ouverture:

O L'interface matérielle est conforme à la norme Open ZR (comme l'emballage QSFP-DD).

O Prend en charge l'interopérabilité entre les modules optiques de plusieurs fournisseurs et les systèmes de ligne tiers.

6. Ouvrez ZR (800ZR/1.6T ZR)

Définition et normes

• Progrès standard: l'OIF développe le standard ouvert de nouvelle génération (qui devrait être disponible dans le commerce en 2025).

• Caractéristiques techniques:

O Taux: 800Gbps/1.6Tbps (longueur d'onde unique).

O Format de modulation: DP-16QAM ou DP-64QAM de façonnage des probabilités (PS).

O Distance de transmission: 40-80km (optimisation de courte distance).

O FEC: OFEC amélioré (capacité de correction d'erreur jusqu'à 1E-2).

• Scénarios d'application:

O Interconnexion entre les centres informatiques d'IA

Concurrence focus

• Consommation électrique: Cible: module <15W/800G (technologie d'intégration de photonique au silicium).

• Interopérabilité: prend en charge l'intégration avec les écosystèmes OpenROADM et OpenConfig.

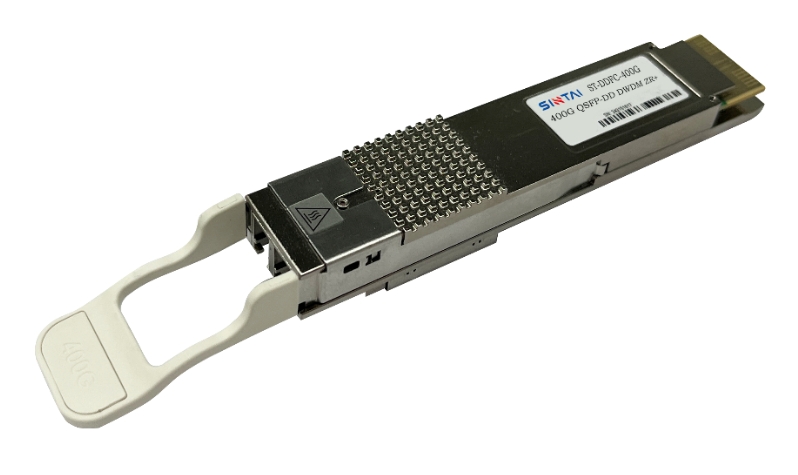

Sintai Communication fournit actuellement des modules optiques standard tels que 100G QFP28 ZR DCO, 400G QSFP-DD Open ZR DCO et son fils, s'il y a un intérêt, n'hésitez pas à nous contacter.
